Как выполнить проектирование системы вентиляции в частном доме: принципы и правила

Проектирование системы вентиляции является сложным и ответственным процессом. В основе системы лежат требования санитарных норм, нормирующие степень проветривания комнаты. Чтобы вентиляционная система была правильной и эффективной, необходимо составить грамотный проект.

Как рассчитывается вентиляция в частном доме

В любом помещении должен происходит беспрерывный обмен воздуха. Это позволяет поддерживать санитарно-гигиенические нормы, очищать воздух от грязи, пыли, снижать показатель влажности. Особенности организации вентиляции в жилой комнате регулируется согласно СНИП. Если дом жилой, то вентиляция может быть механической, смешанной или с естественной циркуляцией. Для жилого помещения норма воздухообмена составляет 30 м3/час на один квадратный метр. Для кухни, в которой часто работает плита, норма составляет 60-100 м3/час.

Обратите внимание. Грамотное обустройство вентиляции без наличия проекта невозможно. О его самостоятельной разработке и речи быть не может. Доверять эту работу следует исключительно профессионалам с соответствующим опытом и квалификацией.

Система вентиляции должна соответствовать главным требованиям:

• работать бесшумно;
• полноценно снабжать комнату свежим воздухом;
• обеспечивать приток и отток;
• экономно расходовать тепло, электроэнергию.

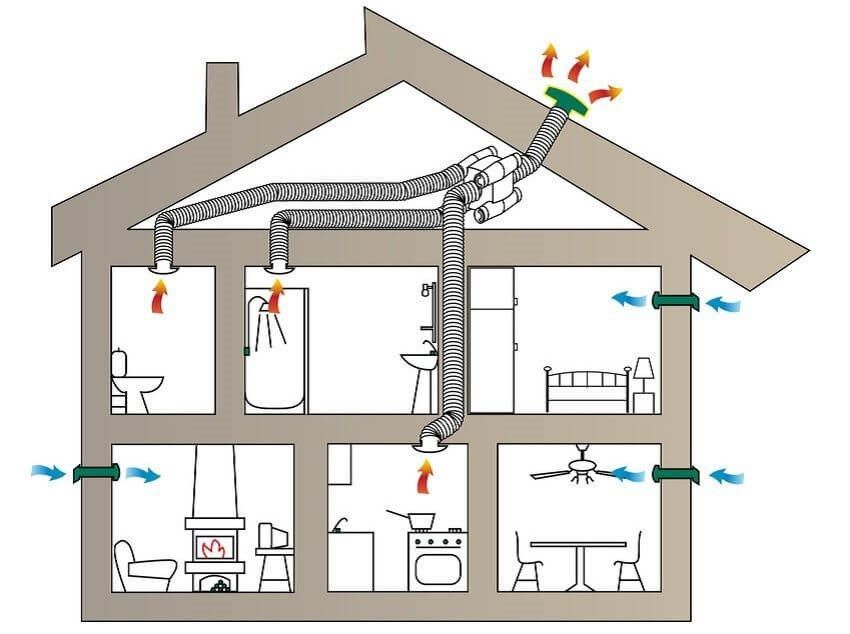

Выбор вентиляции в жилом частном доме по типу

Перед тем, как выполнять проектирование и монтаж системы вентиляции в частном жилом доме, рекомендуется внимательно изучить все преимущества и недостатки.

Существует естественная и механическая (принудительная) вентиляция.

Естественная система имеет такие преимущества:

• не нуждается в установке специального оборудования;
• вентиляционная система отлично совмещается в кондиционером;
• практически отсутствуют поломки.

К недостатку относится отсутствие возможности регулировать процесс вентиляции, потребность в ветре для правильной работы.

Механическая система проектирования имеет такие преимущества:

• вентиляция не зависит от погодных условий;
• выполняется отопление и очищение помещения;
• контролируется количество воздуха, которое было переработано.

К недостаткам относится высокая цена установки, необходимость в постоянном обслуживании проверке.

Принудительная (механическая) соответственно делится на под виды:

• приточная - когда вентилятор устанавливается в приточных входах;
• вытяжная - вентилятор устанавливается в конце вытяжки;
• контролируется количество воздуха, которое было переработано.

План проектирования вентиляционной системы

Проектирование системы вентиляции в частном доме выполняется по такому принципу:

• Составляется техническое задание, в котором расписываются все правила проектирования системы вентиляции.
• Выбирается подходящая концепция воздухообмена в частном или многоквартирном доме.

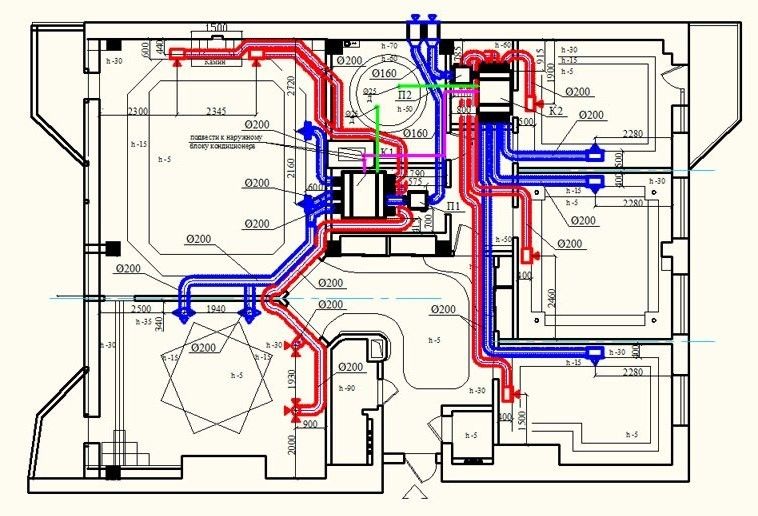

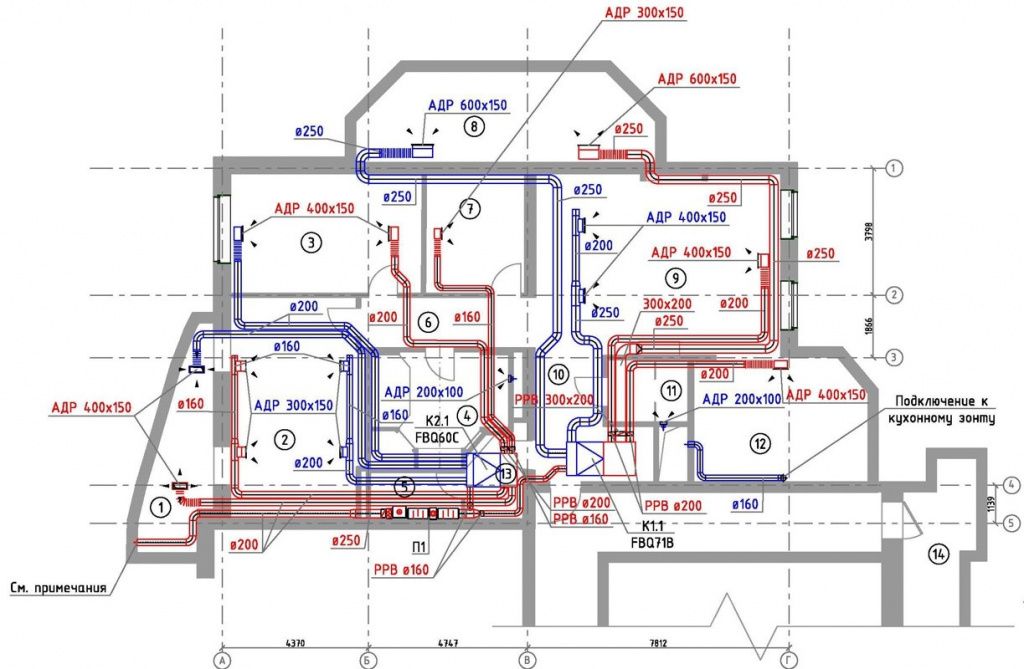

• Разрабатывается схема, согласно которой рассчитывается уровень вентиляции, шум, сечение, подбирается воздуховод с подходящими параметрами.
• Подготавливается чертеж для согласования с заказчиком,  устанавливается цена.
• Выполняется оформление и сдается готовая схема системы вентиляции.

Технические особенности проектирования

Чтобы разработанная система подходила для частного жилого, многоквартирного или загородного дома, рекомендуется учесть такие технические характеристики:

• Объем приточных и вытяжных воздушных масс должен быть правильно сбалансированным.
• Свежий воздух подается в жилое помещение, а отработанный убирается из подсобных.
• Вытяжка из кухни и санузла не может соединяется в единый вентканал.
• Воздушный поток, который проходит по вытяжным трубам и магистральным воздуховодам, не может превышать показатель 6 м/с. На выходе этот показатель не превышает 3 м/с.

В многоквартирный, каркасный или загородный жилой дом часто выбирают приточно-вытяжную схему. Вентиляция такого типа будет эффективно справляться с фильтрацией внутреннего воздуха или подачей свежего. Выполнив правильное проектирование, обратив внимание на все принципы и правила, можно создать благоприятный микроклимат в частном доме. Правильный подход поможет предотвратить ошибки.

Этапы проектирования

Если же говорить непосредственно о самом проектировании, то эта работа включает в себя такие этапы:

• Подготовка техзадания с учетом указанных выше факторов;
• Подбор приемлемой концепции воздухообмена;
• Формирование схемы с проведением нужных расчетов и подбором агрегатов;
• Подготовка чертежной документации и ее согласование с владельцем;
• Окончательное оформление проекта и его утверждение в уполномоченных инстанциях.

Естественная вентиляция считается самой простой, поэтому ее легко рассчитать и она имеет доступную цену. Чтобы рассчитать вентиляцию, подходящую в загородный или каркасный жилой дом, необходимо учесть два основных параметра: минимальное количество воздуха, который поступает снаружи, и минимальное количество выводимого. Оба показателя основываются на габаритах частного дома. Учитываются такие показатели:

• Площадь всех жилых комнат, которые есть в загородном или каркасном доме.
• Высота потолка.
• Пристроенная кладовая комната при наличии.

Чтобы исключить ошибку и выполнить правильное проектирование, необходимо определить общий показатель воздухообмена. Для этого все показатели перемножаются между собой. В итоге получается приточный объем, который проходит через жилые комнаты. После этого складываются значения в подсобных помещениях. Полученные значения складываются, после чего получается показатель вытяжного объема воздуха. Значения приточного и вытяжного сравниваются. За основу расчета проектирования и цены берется приточный.

И помните. Эффективное функционирование вентиляционного контура возможно исключительно при условии грамотной реализации подготовленного проекта. Причем речь идет о вписывании системы не только в имеющиеся коммуникации, но и в дизайн помещения.
